UZ-D1520D Мультистанок (плоттер) с виброножом и сменными инструментами
Запросить КП
Укажите материал, размер, требуемую точность и бюджет — подберём конфигурацию.
Тел.: +7 916 664-75-35
Email: info@ubocnc.ru
Характеристики

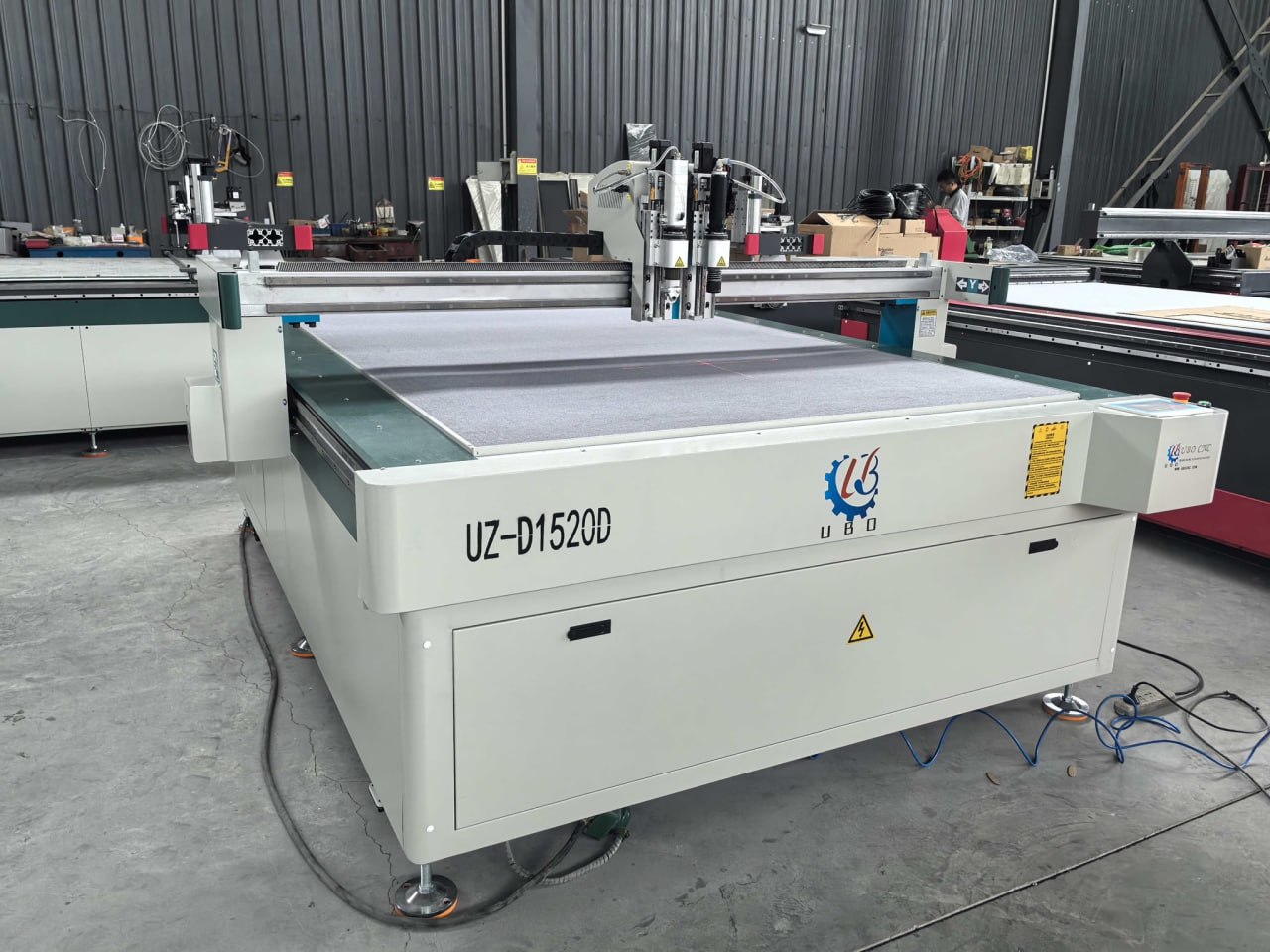

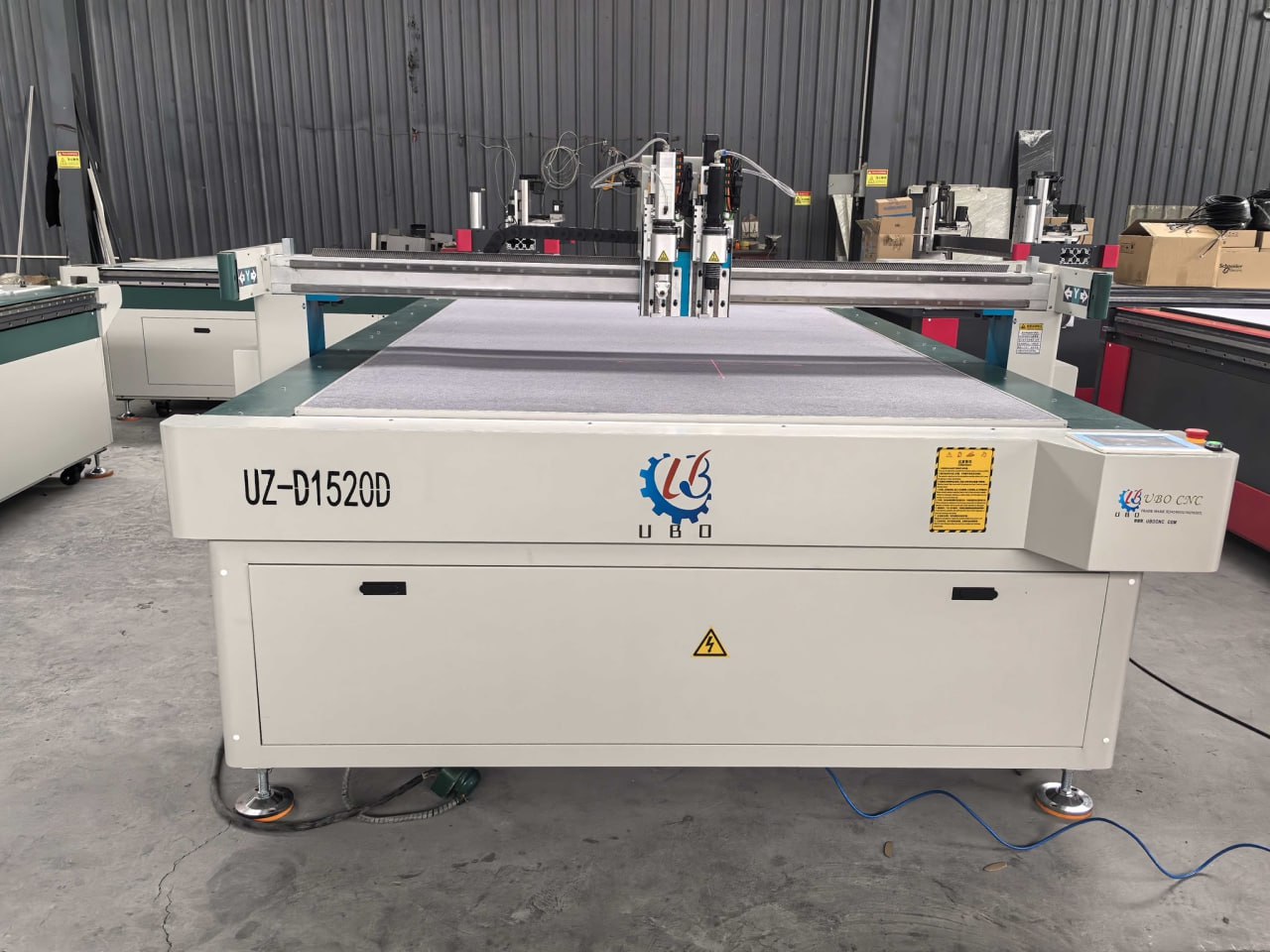

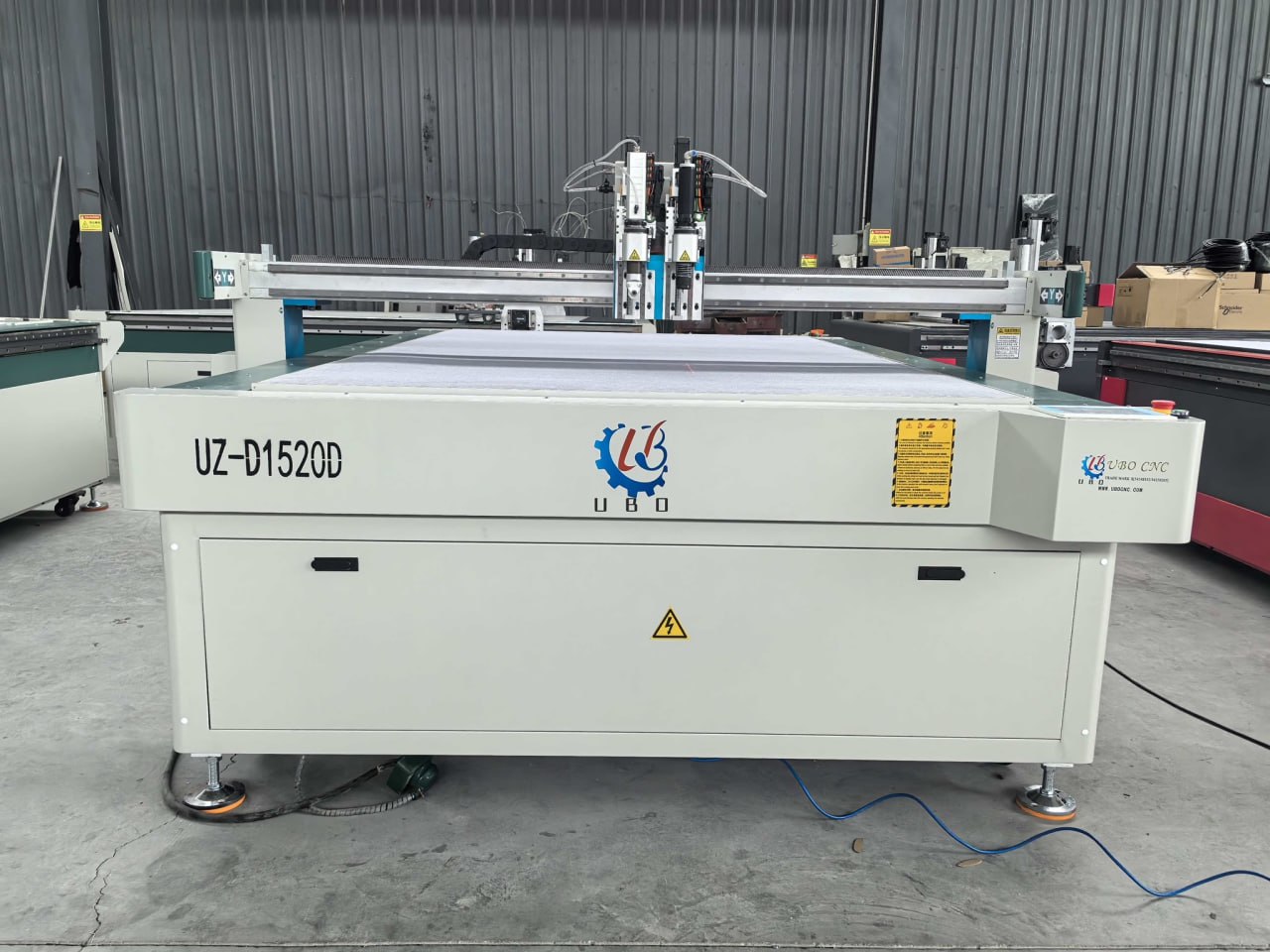

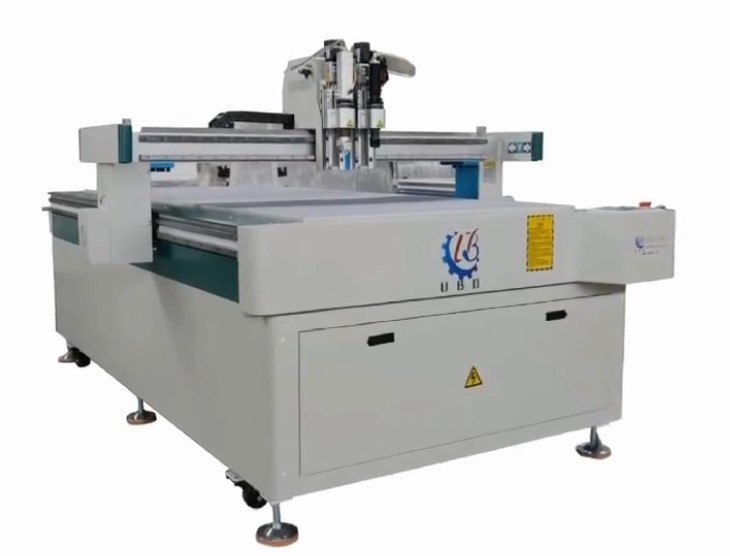

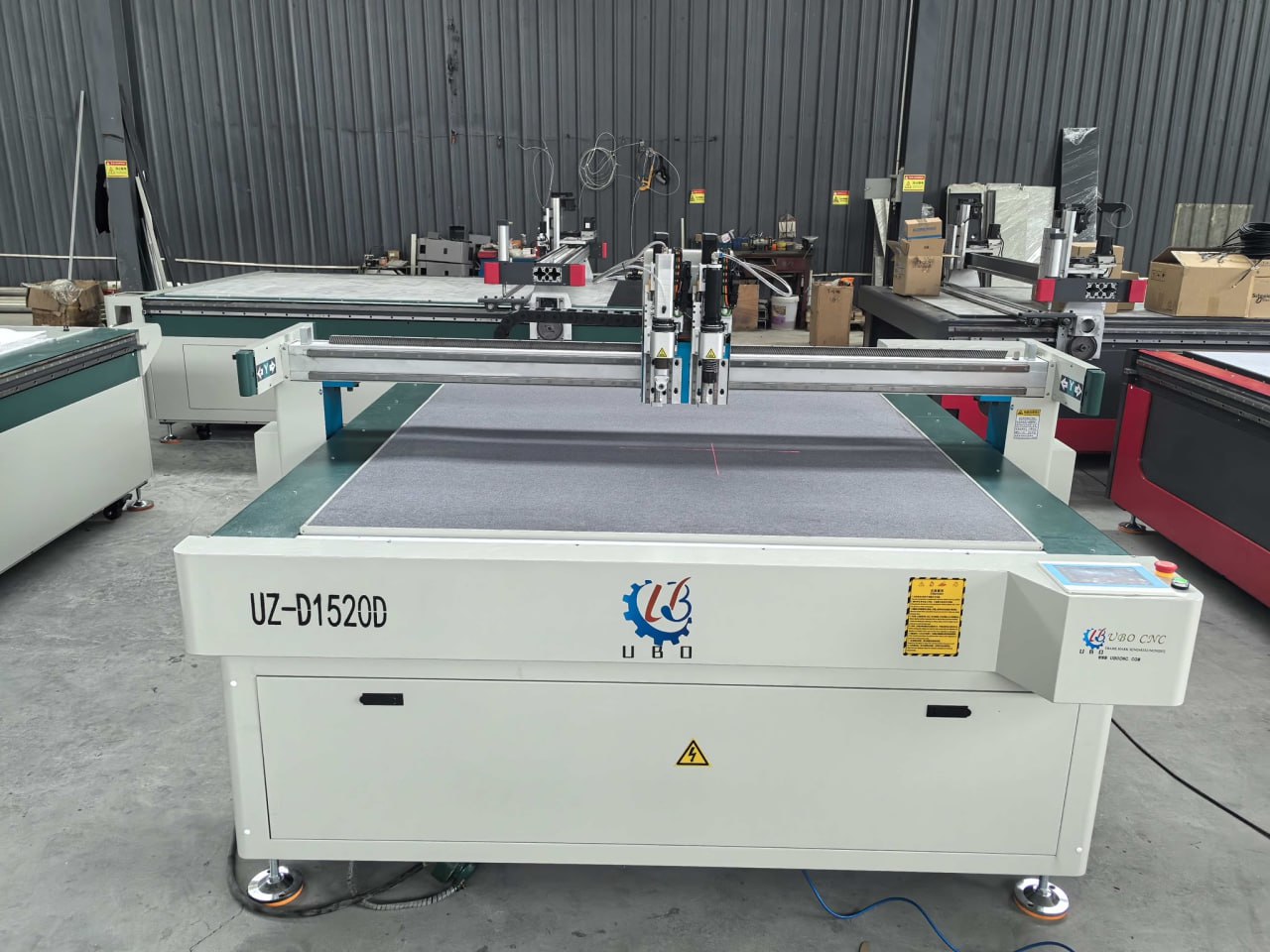

UZ-D1520D — вибрационный режущий плоттер UBO с вакуумным столом для мягких материалов
Вибрационный режущий станок предназначен для резки широкого спектра мягких материалов: гофрокартон и картон, мягкие пластики, прокладочные материалы (паронит, резина),
поролон, ППЭ, ПП, ПСБ-С, EVA, кожа и ткани. Машина оснащается вакуумным столом для надёжной фиксации и может выполнять не только резку, но и
надсечку, биговку, V-Cut (паз под сгиб), пробивку отверстий и фрезеровку (опционально).
Особенности станка (Feature Of Machine)
- Осциллирующий (вибрационный) нож — резка материалов толщиной до 100 мм (зависит от материала).
- Вакуумный стол — надёжная фиксация листов; стандартно 3 зоны вакуумирования.
- Серводвигатели по осям X/Y/Z + тангенциальное вращение режущей головы для точной траектории.
- Кинематика: оси X и Y — зубчатая рейка, ось Z — ШВП; рельсовые направляющие по всем осям.
- Передача данных по сети (LAN) — надёжное подключение, импорт файлов из Adobe Illustrator, CorelDraw, AutoCAD, Компас и др.
- Сенсорная панель управления — тонкая настройка и удобное управление.
- Резка по напечатанному (опция) — резка по меткам/крестам быстро и точно.
- Гибкая комплектация — стандартно 1 модуль, максимум до 4 инструментальных модулей; возможны нестандартные размеры станка.
- Стол — вакуумный, возможно исполнение с обычным столом или конвейерным (по желанию).
Области применения (Application)
- Упаковка: раскрой и изготовление коробок, надсечки, биговка, V-паз под сгиб.
- Реклама и полиграфия: раскрой печатной продукции и листовых материалов, резка по меткам (опция).
- Производство одежды и текстиля: резка тканей и кожи (дисковый нож — опционально).
- Мебель и интерьер: раскрой поролона, ППЭ, EVA и других мягких материалов.
- Прокладки и уплотнители: резина, паронит и другие прокладочные материалы.
Материалы (по предоставленным данным): гофрокартон, картон, мягкие пластики, паронит, резина, поролон, ППЭ, ПП, ПСБ-С, EVA, кожа и ткани.
Если нужного материала нет в списке — возможен тест резки.
Технические характеристики
| Модель | UZ-D1520D |
| Максимальная толщина материала | до 100 мм (зависит от материала) |
| Скорость резки (примерная) для поролона / ППЭ / EVA |
100–120 мм/с (толщина 10–20 мм) 50–70 мм/с (толщина 50 мм) 30–40 мм/с (толщина 80–100 мм) |
| Точность повторения | 0,02 мм |
| Электропитание | 380 В / 50 Гц, 3 фазы |
| Кол-во инструментальных модулей | стандартно 1 шт., максимум 4 шт. |
| Стандартный инструмент | вибронож (осциллирующий инструмент пневматического типа) |
| Доступные инструменты | биговщик, диск для резки ткани, фреза (шпиндель), пробойник отверстий, V-Cut и др. |
| Привод по осям | рельсовые направляющие по всем осям; X/Y — зубчатая рейка; Z — ШВП |
| Двигатели и драйверы | серводвигатели и драйверы (производство Китай/Япония) |
| Рабочий стол | вакуумный стол |
| Количество зон вакуумного стола | 3 зоны |
| Вакуумный насос | 5,5–9,0 кВт, 380 В / 50 Гц, 3 фазы |
| Панель управления | сенсорный экран |
| Передача данных | LAN (сетевой порт); импорт из Adobe Illustrator, CorelDraw, AutoCAD, Компас и др. |
| Опция | резка по напечатанному (по меткам/крестам) |
| Исполнение | возможны нестандартные размеры; по желанию — обычный стол или конвейерный |
Примечание: параметры рабочей зоны, комплектация инструментами и исполнение стола зависят от выбранной конфигурации.
Основные инструменты и операции (Main configuration / Tools)

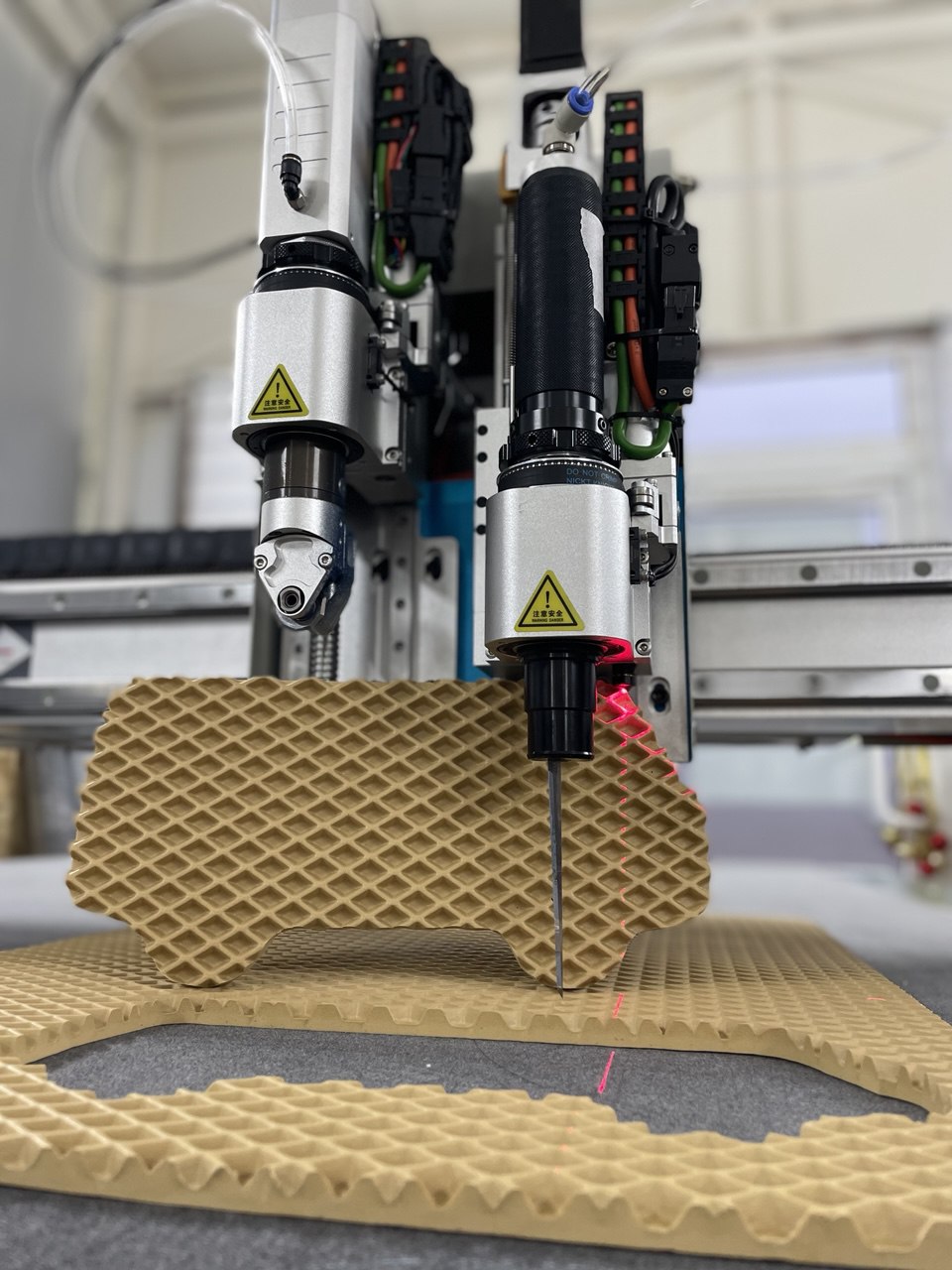

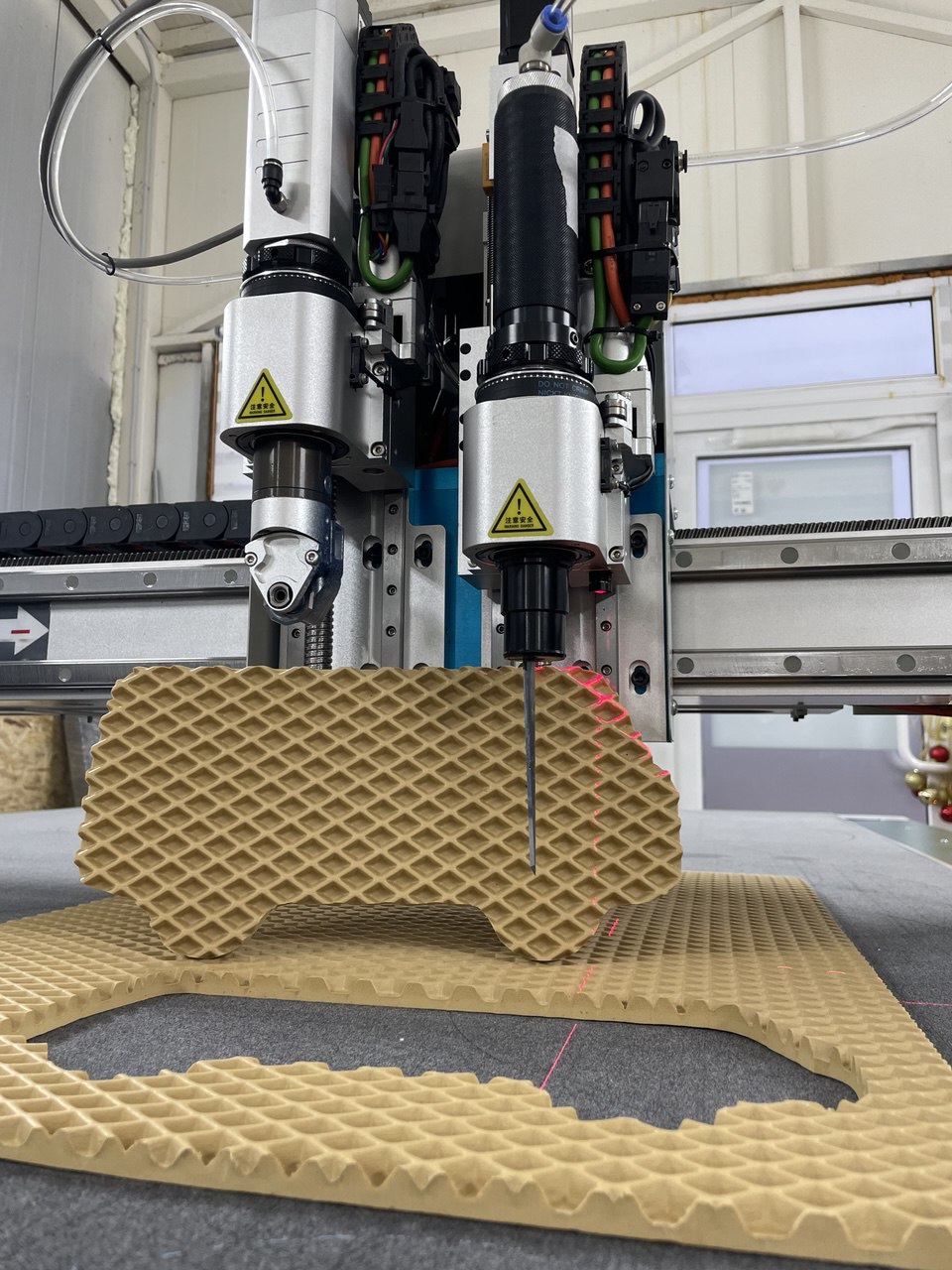

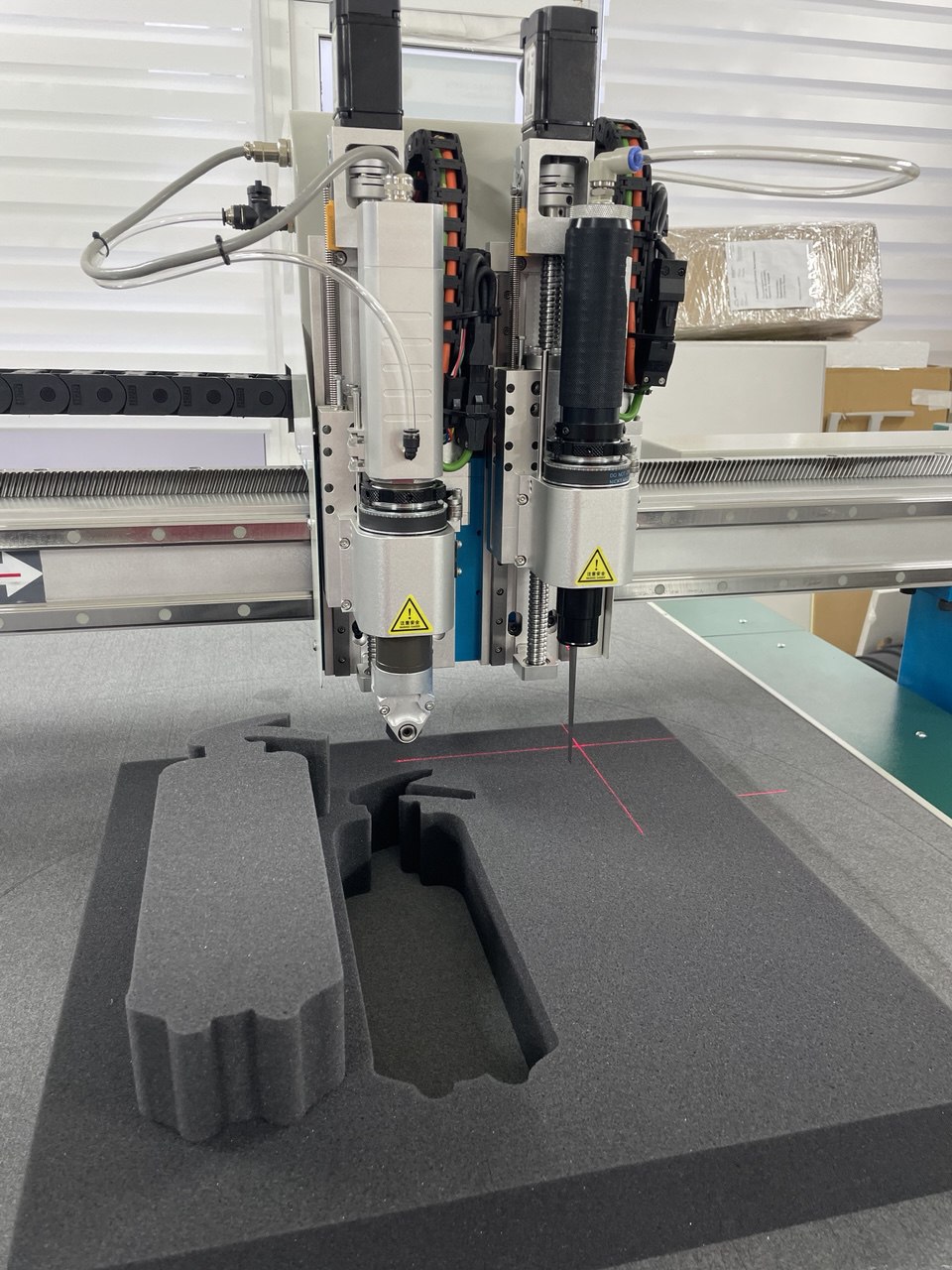

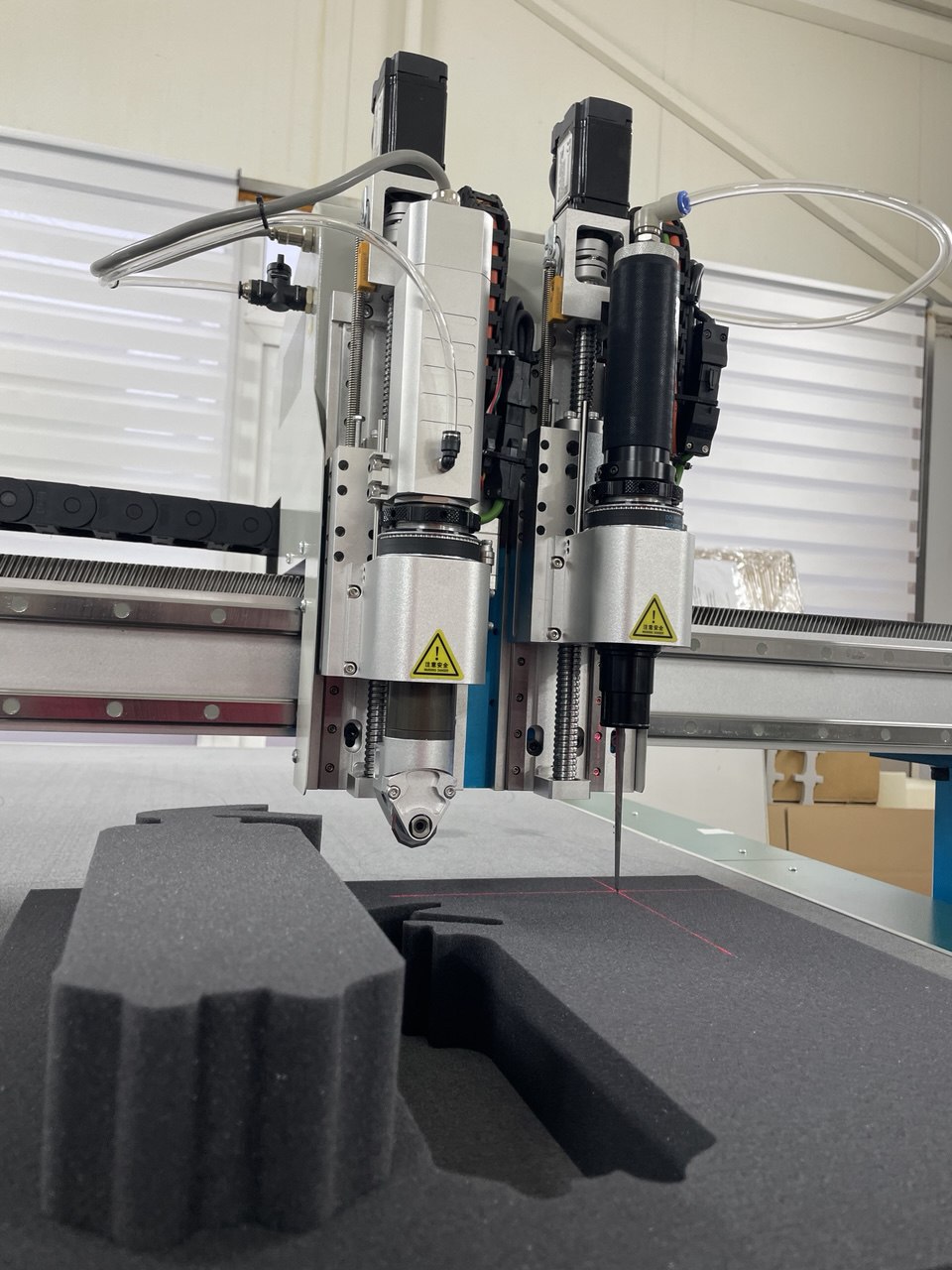

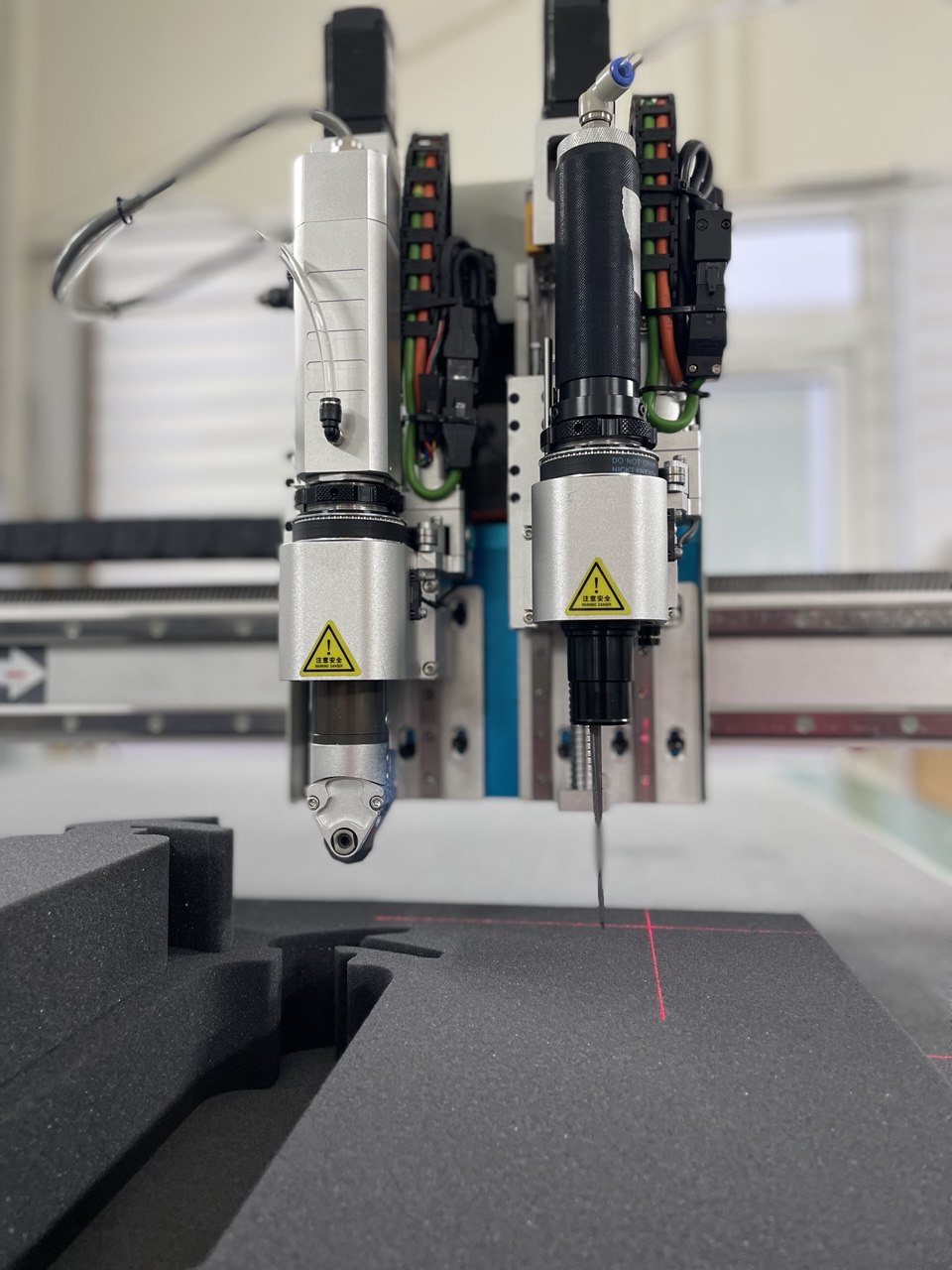

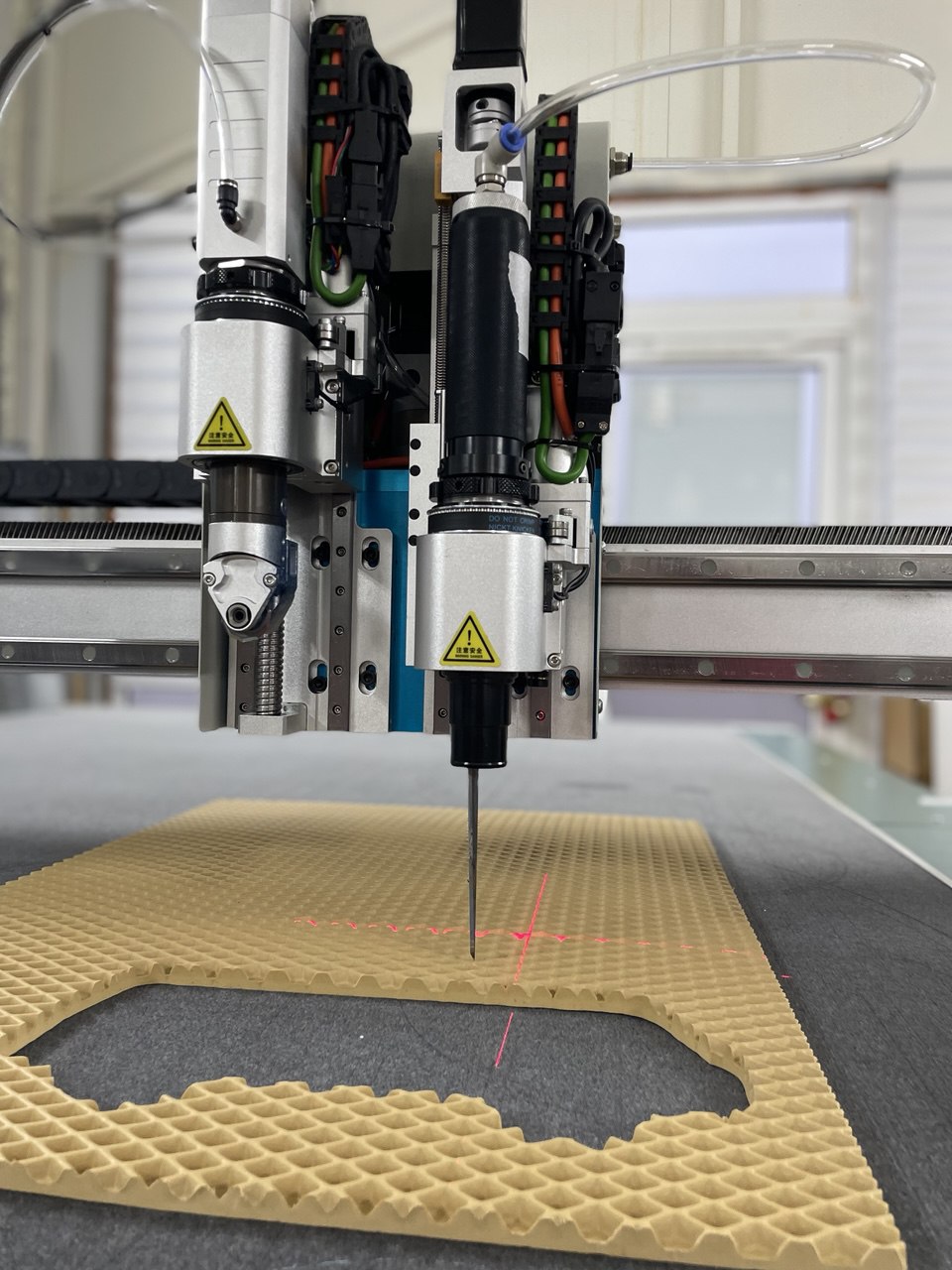

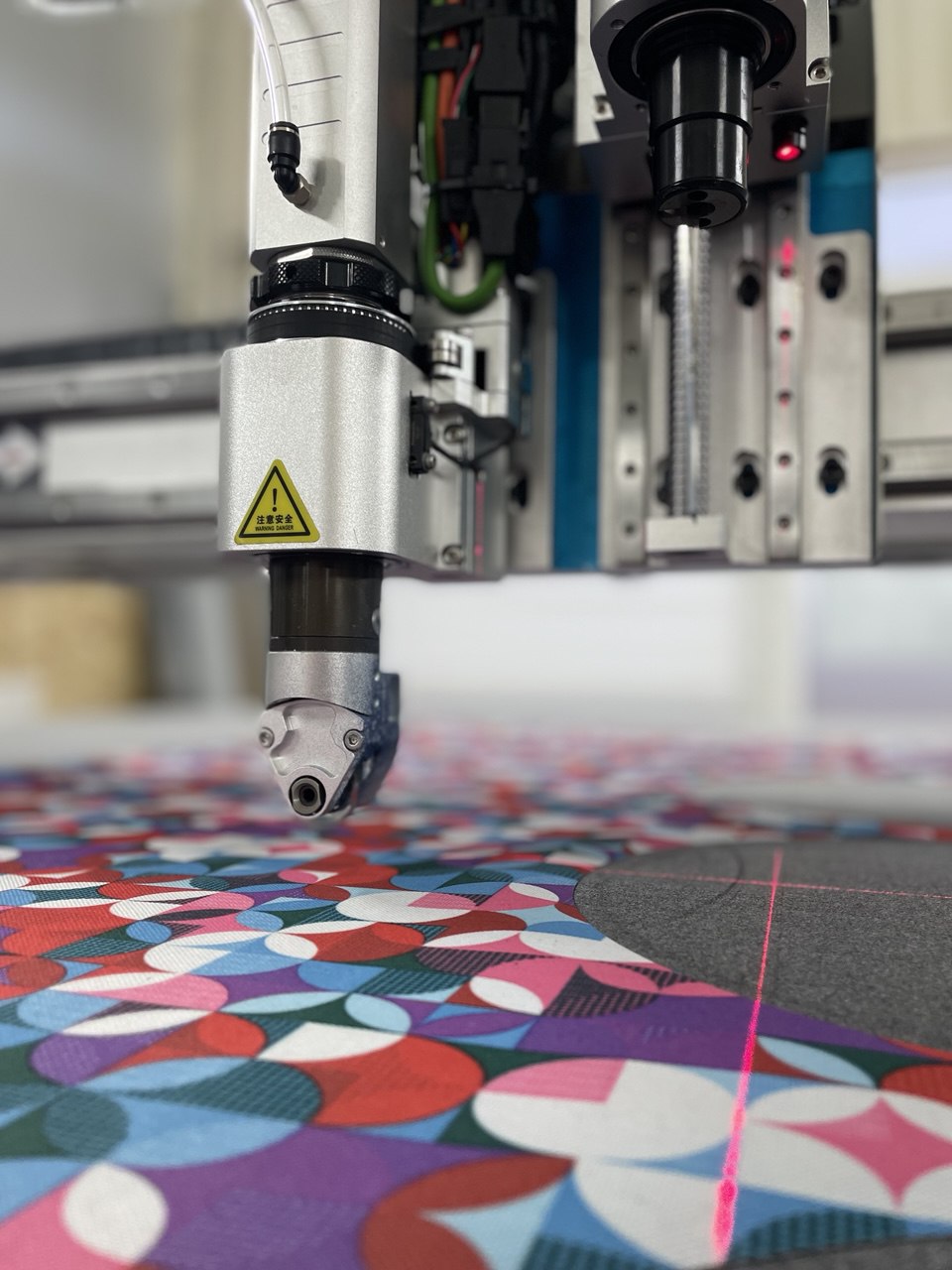

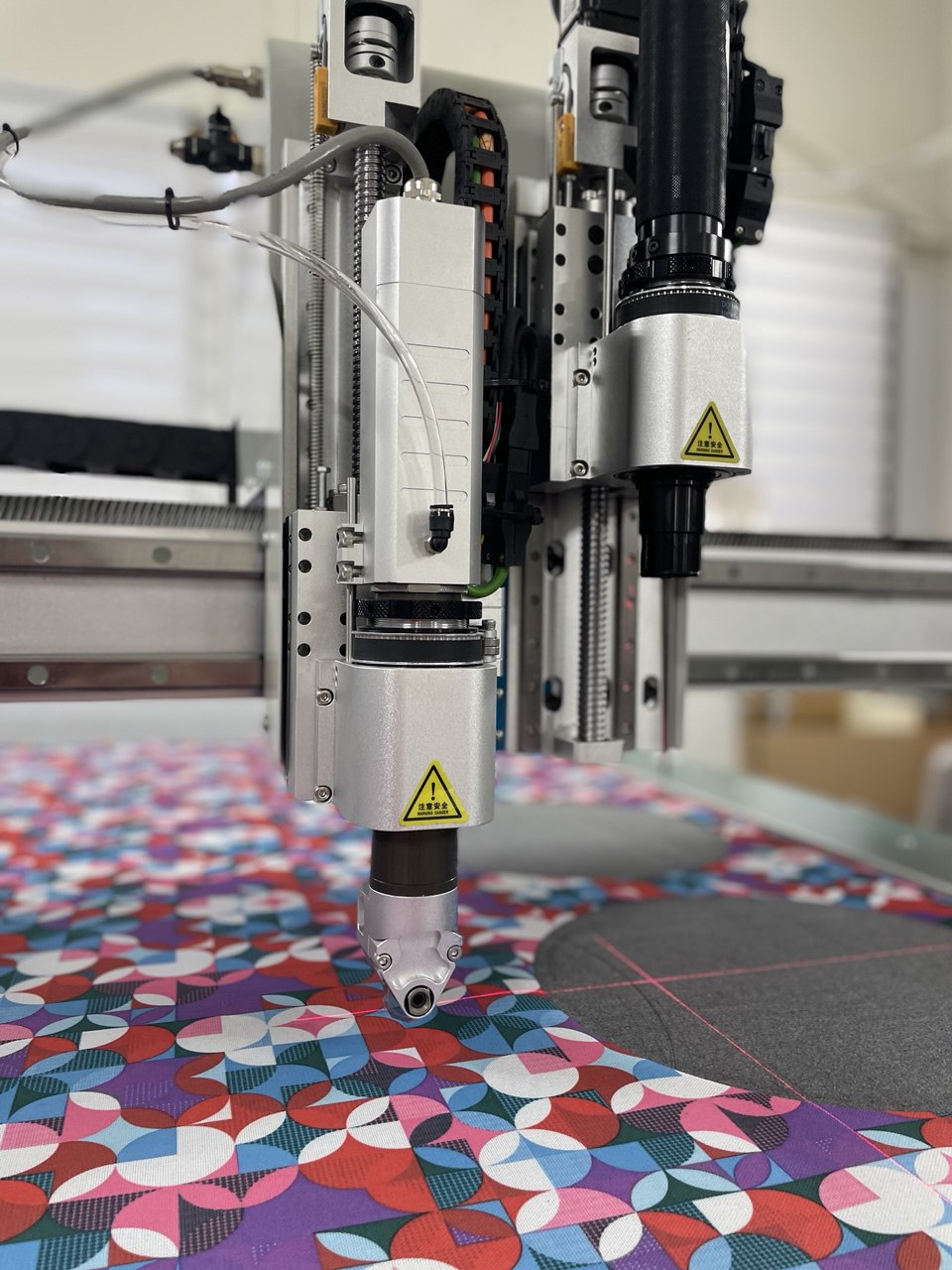

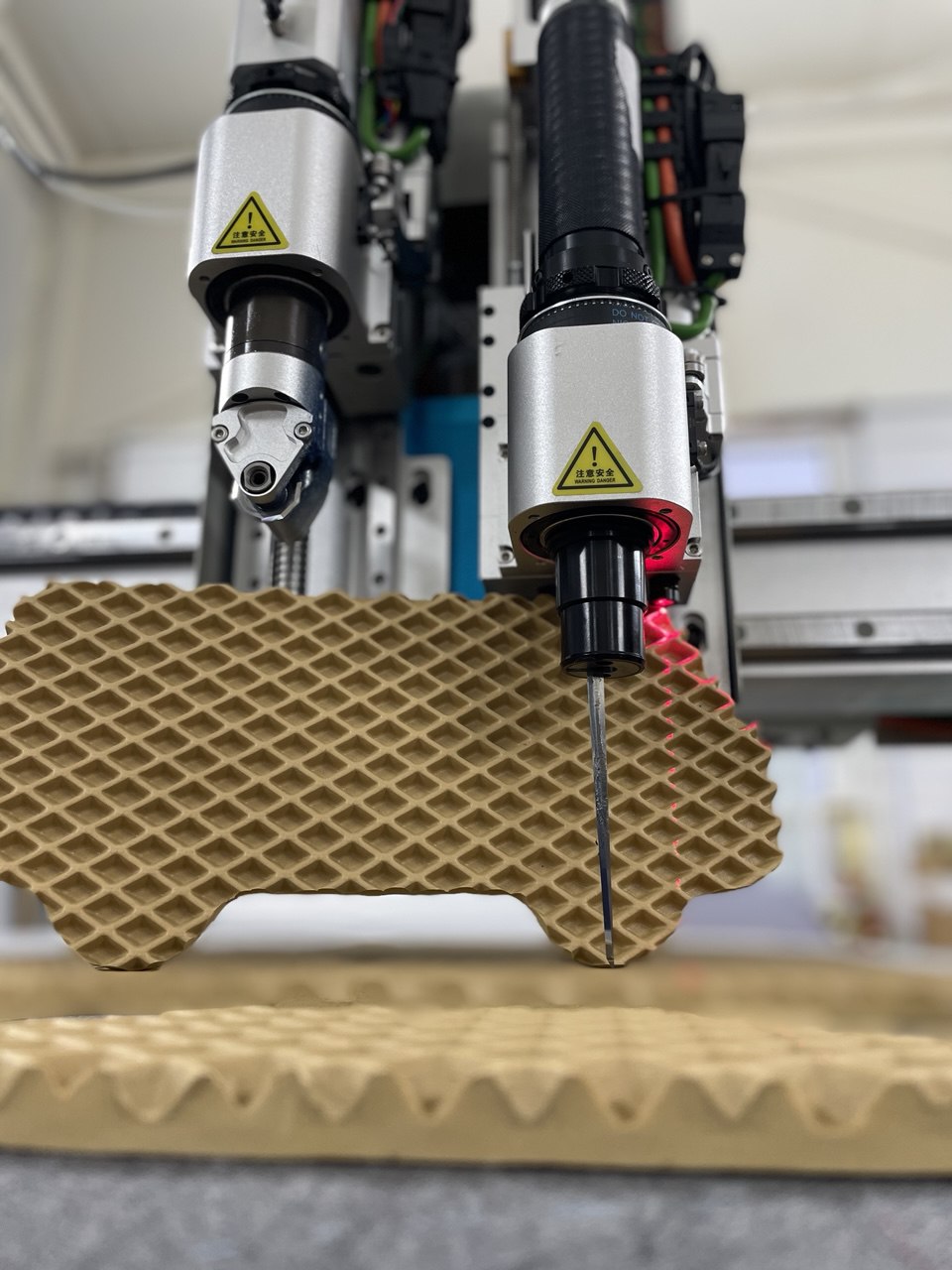

Осциллирующий нож
Основной инструмент для резки мягких материалов; заявленная толщина резки — до 100 мм (по материалу).
Биговщик
Формирование линий сгиба на картоне и упаковочных материалах.

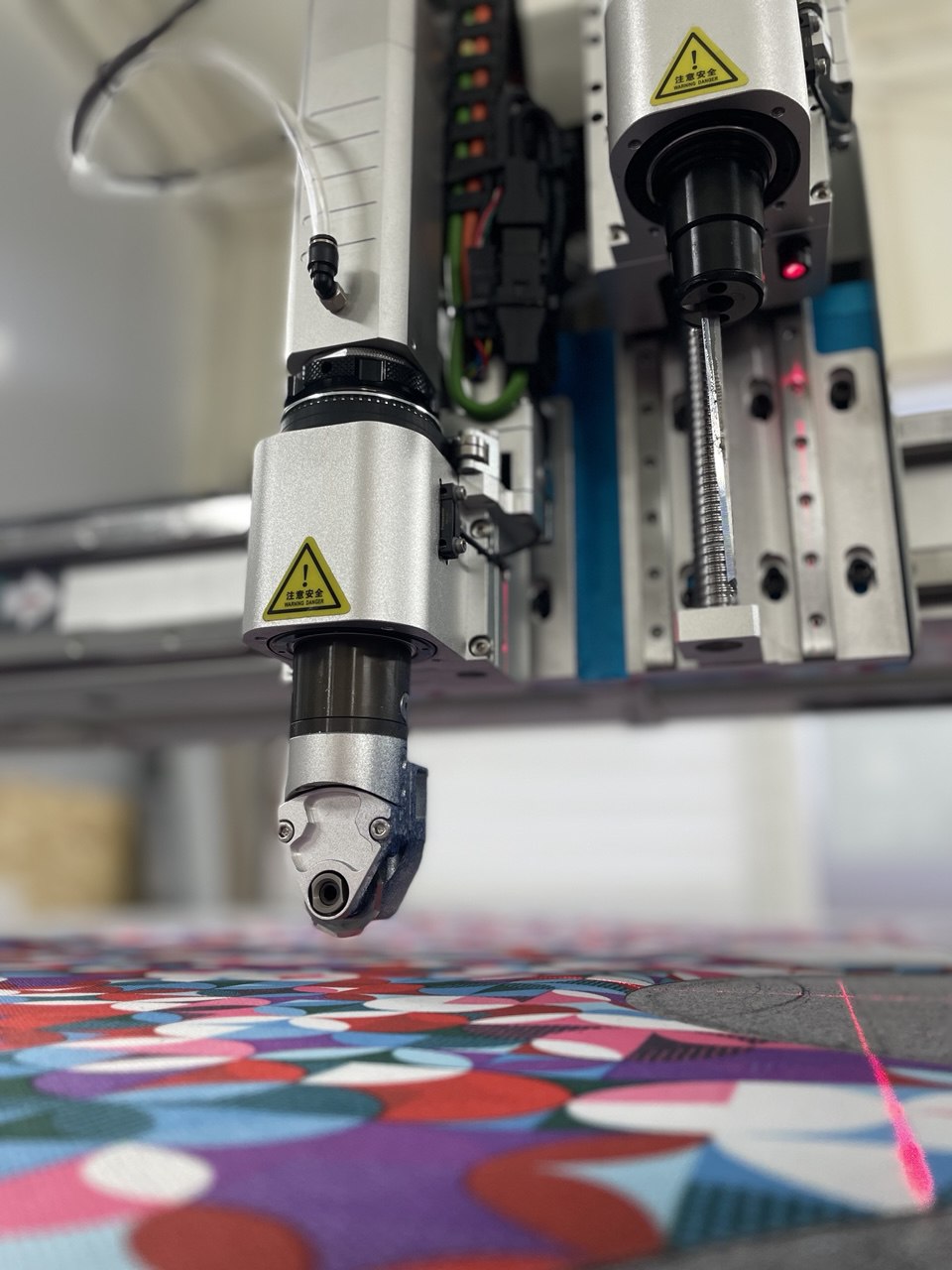

Дисковый нож
Резка тканей и тонких рулонных материалов (в зависимости от конфигурации).
Шпиндель для фрезеровки
Фрезерование и вырезание изделий (например, элементы коробок и технологические вырезы).
Пробойник отверстий
Пробивка отверстий со сменными насадками под разные диаметры.
V-Cut
Резка V-паза для сгиба (пазы под сгиб) при изготовлении упаковки и конструкций.
Надсечка
Частичный рез (надсечка) для технологических линий и перфорации.
Вакуумная фиксация
Вакуумный стол с зонами — стабильное удержание материала при резке и биговке.
Резка по меткам (опция)
Резка по напечатанному: распознавание меток (крестов) для точной привязки к печати.
Комплектация (Standard set — по предоставленным данным)
- Вакуумный стол — 1 шт.
- Насос для вакуумного стола — 1 шт.
- Подложка на вакуумный стол — 1 шт.
- Модуль №1 (позиция для размещения сменных инструментов/голов) — 1 шт.
- Вибронож — 1 шт.
- ПО для управления станком — 1 шт.
- Лазерная указка-крест для позиционирования стартовой точки — 1 шт.
Опции (Optional parts): резка по напечатанному (по меткам), дополнительные инструментальные модули (до 4), биговщик, дисковый нож, шпиндель (фрезеровка),
пробойник отверстий, V-Cut, конвейерный стол.
Поставка и сервис (Packing and Service)
Сервис и ввод в эксплуатацию
- Подготовка оборудования к отгрузке.
- Запуск оборудования.
- Обучение работе на станке.
- Гарантия на оборудование — 12 месяцев.
Сроки поставки
- Изготовление: 2,5–3 недели (в зависимости от модели, с момента оплаты заказа).
- Срок поставки: 35–65 дней.
- Варианты оплаты: предоплата 100% (для наличия) или 70/30 (для заказных позиций); при 100% предоплате возможна скидка 5% (по условиям поставки).
